智能电弧光保护——电力“安全卫士”

概述

      在电力系统中，中低压母线系统的安全至关重要。一旦发生电弧光故障，产生的高温、高压以及强烈的电磁辐射，不仅会对设备造成严重的损坏，甚至可能引发连锁事故危及生命安全。汉光电气在电力测控保护长期深耕，研发出多款解决中低压母线系统电弧光的智能保护产品，为电力系统稳定运行保驾护航。

什么是电弧光

      电弧光是指在电气设备（如开关柜、母线系统）中，当两电极之间通过气体介质发生强烈放电现象时产生的明亮光线，通常伴随高温和强电磁辐射。这种放电过程通常伴随着高温、强烈的光辐射以及可能的声波冲击。电弧可以在多种情况下产生，比如开关电器操作、短路故障或是自然雷击等。

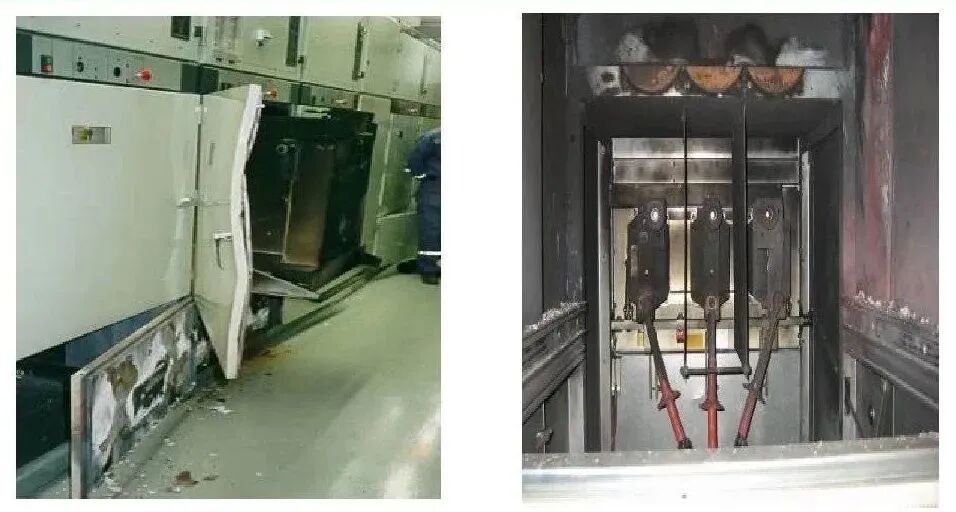

电弧光的危害

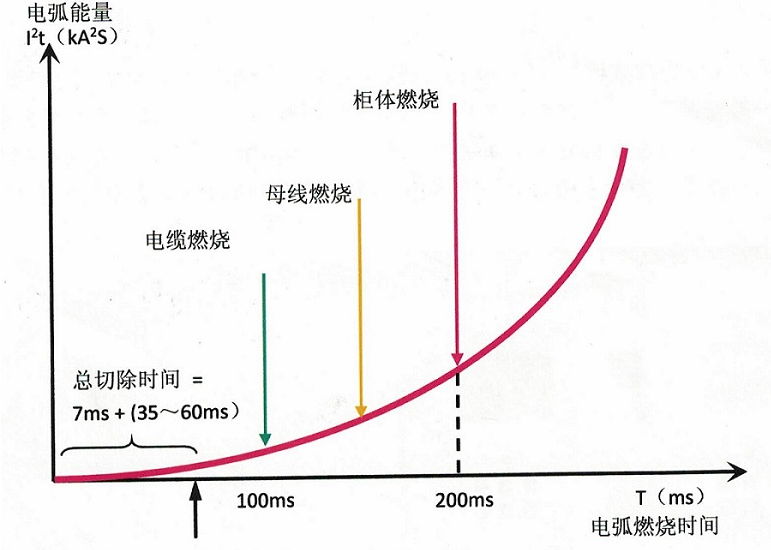

      电弧故障的危害程度取决于电弧电流及切除时间，如图所示，电弧产生的能量与I²t成指数规律快速上升。

      开关柜内短路电弧光的瞬时功率可高达100MW。研究表明，总切除时间需控制在85ms以内，否则设备可能受损；若超过100ms，高温（可达20000℃）和高压将彻底损毁元器件、铜排及相邻开关柜，同时释放有毒气体与强光，威胁人员安全。

电弧光保护核心功能

     上面有介绍到电弧光产生的危害，汉光研发生产的电弧光保护装置主要起到的安全保护作用有：

1.动作迅速可靠

      采用高性能 32位高速 DSP单片数字信号处理控制单元作为主控单元，使得整套母线的保护动作时间能够达到惊人的5-7mS。在电弧光故障发生的瞬间，能够迅速切断电路，极大地降低了开关柜等设备在事故中的损坏程度，有效减少了因故障导致的停电时间和经济损失。

2.全数字化设计

      HKHB智能电弧光保护装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或其他机械设计导致的动作误差隐患。

3.保护原理合理有效

      根据电弧光产生时的特点，HKHB智能弧光保护装置装置采用弧光光强阈值和电流突变量双重判据，判据简单且可以有效的保证动作的准确性。

4.可靠的电气性能

      故障电弧光探头、连接线全部采用耐高温、阻燃的高分子材料，具有电气隔离效果。HKHB智能电弧光保护装置满足EMC的标准，保证了弧光保护系统的整体稳定性和动作可靠性。

5.故障信息记录全面

      在故障电弧光发生并引起装置跳闸后，主控单元或馈线保护单元可以准确的记录是哪个弧光探头检测到了故障弧光，且可以详细记录动作时刻的三相电流值以及动作时刻的故障弧光光强。

6.界面友好，实时监控

      配备友好的人机显示界面，可实时显示被测量和参数。运维人员可以直观地了解电力系统的运行状态，包括母线电压、电流、弧光传感器状态等信息。同时，通过界面还可以方便地进行参数设置、查看历史事件记录等操作，提高了设备的运维管理效率。

用户价值

     HKHB智能电弧光保护装置，虽不常被提及，但却是电力系统重要的安全守护者。每一次对电弧光故障的可靠保护和及时阻断，都有她值得信赖的品质和用心守护的安全。
